UV与法向量

约 1168 字大约 4 分钟

2025-04-02

UV

UV 坐标是二维坐标，用于描述三维模型上的纹理坐标。UV 坐标通常用于将纹理映射到三维模型的表面，从而实现纹理贴图的效果。

在 Three.js 中，每个模型都有一个 geometry 属性，该属性包含模型的顶点坐标、法向量、纹理坐标等信息。纹理坐标通常存储在 geometry.attributes.uv 属性中，该属性是一个 THREE. BufferAttribute 对象，其中包含了每个顶点的 UV 坐标。

uv

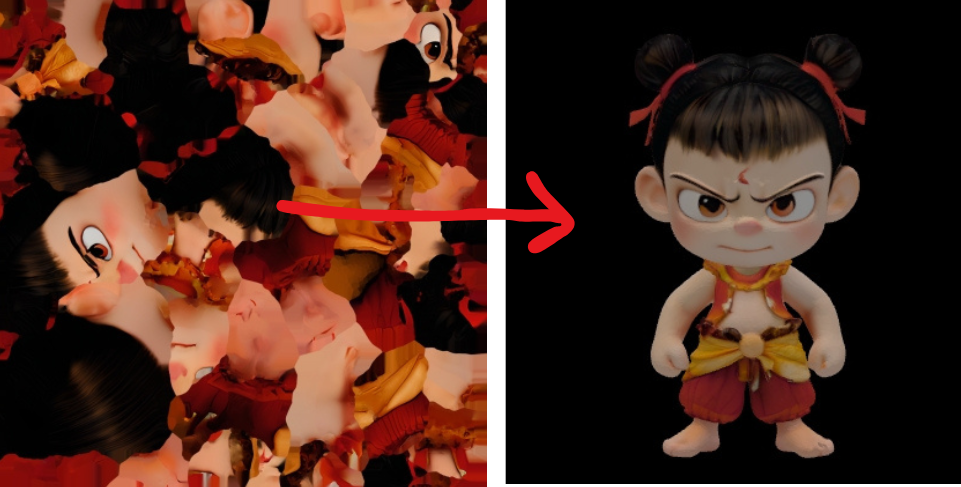

如图，左边的贴图杂乱无章，右边的贴图是按照模型顶点的 UV 坐标进行映射的。

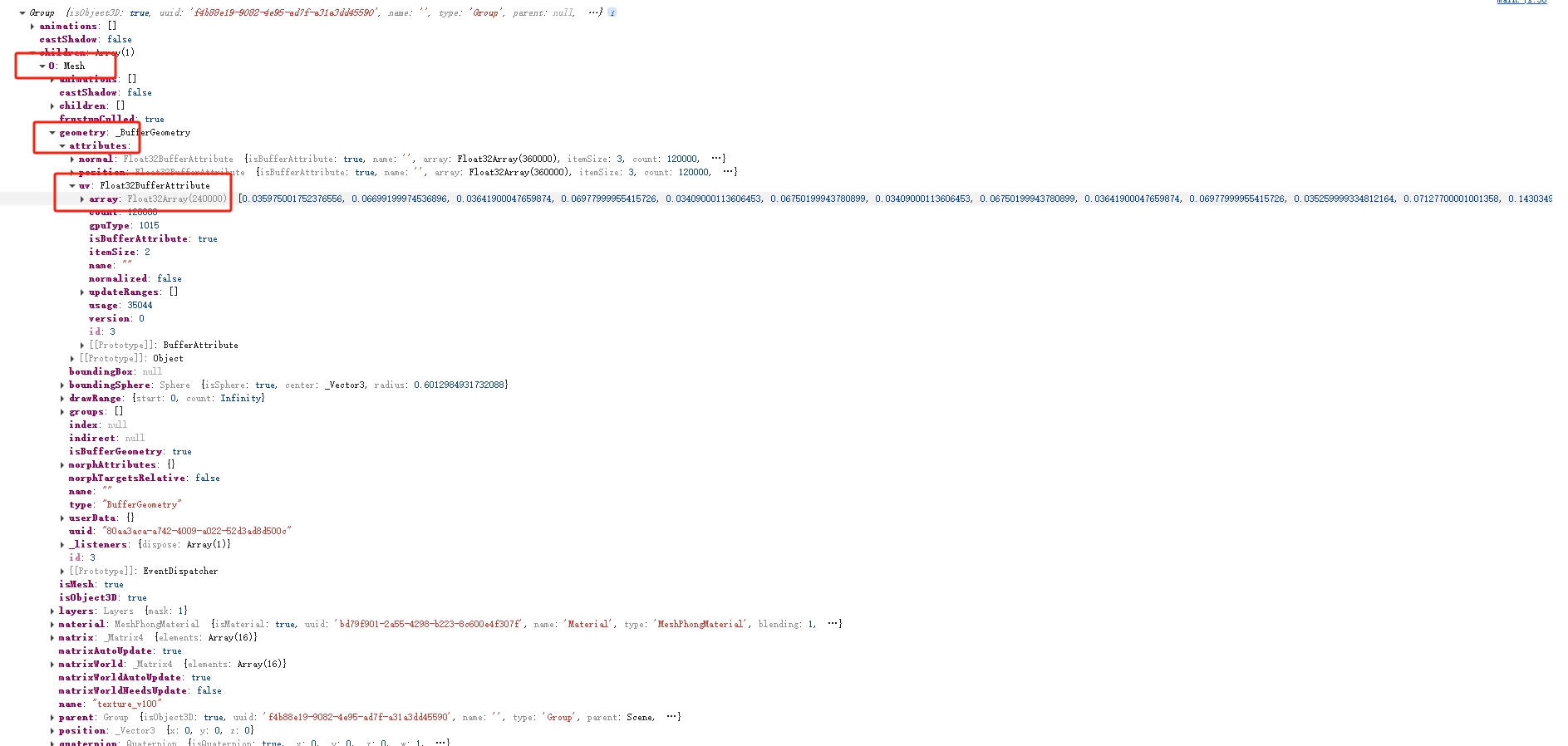

uv-arr

//第一个平面，贴图可以正常显示
const planeGeometry = new THREE.PlaneGeometry(2, 2);
const planeMaterial = new THREE.MeshBasicMaterial({ map: texture });
const plane = new THREE.Mesh(planeGeometry, planeMaterial);
plane.position.x = -2;
scene.add(plane);
console.log(plane);

//第二个不带UV平面，所以贴图无法定位则无法显示
const geometry = new THREE.BufferGeometry();
const vertices = new Float32Array([-1.0, -1.0, 0.0, 1.0, -1.0, 0.0, 1.0, 1.0, 0.0, -1.0, 1.0, 0.0]);
geometry.setAttribute("position", new THREE.BufferAttribute(vertices, 3));
const indices = new Uint16Array([0, 1, 2, 2, 3, 0]);
geometry.setIndex(new THREE.BufferAttribute(indices, 1));
const material = new THREE.MeshBasicMaterial({ map: texture });
const mesh = new THREE.Mesh(geometry, material);
mesh.position.x = 2;
scene.add(mesh);
console.log(mesh);

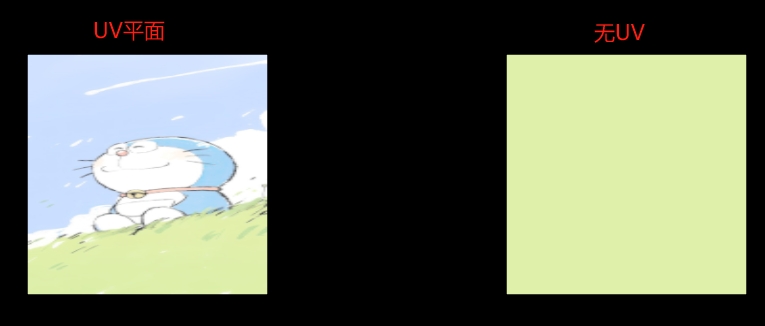

uv1

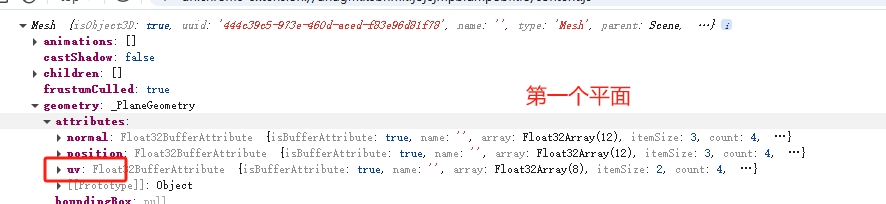

uv2

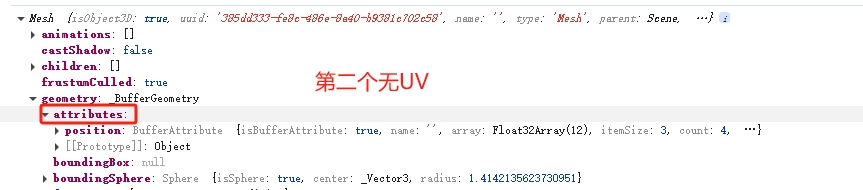

uv3

设置 UV 坐标，使贴图可以正常显示，UV 坐标的值范围是 0 到 1，表示贴图的左下角和右上角。两个为一组，表示一个顶点的 UV 坐标。

const geometry = new THREE.BufferGeometry();
const vertices = new Float32Array([-1.0, -1.0, 0.0, 1.0, -1.0, 0.0, 1.0, 1.0, 0.0, -1.0, 1.0, 0.0]);
geometry.setAttribute("position", new THREE.BufferAttribute(vertices, 3));
const indices = new Uint16Array([0, 1, 2, 2, 3, 0]);
geometry.setIndex(new THREE.BufferAttribute(indices, 1));

//设置UV坐标
const uv = new Float32Array([0.0, 0.0, 1.0, 0.0, 1.0, 1.0, 0.0, 1.0]);
geometry.setAttribute("uv", new THREE.BufferAttribute(uv, 2));

const material = new THREE.MeshBasicMaterial({ map: texture });
const mesh = new THREE.Mesh(geometry, material);
mesh.position.x = 2;
scene.add(mesh);
console.log(mesh);

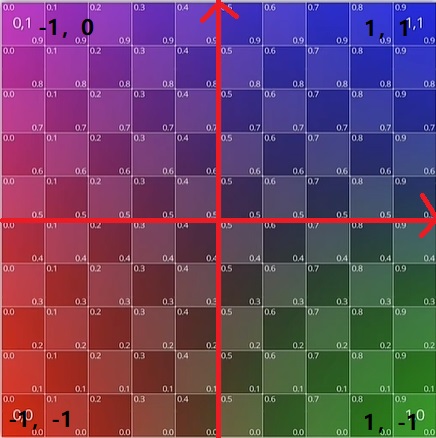

对应关系：

(-1.0, -1.0, 0.0) -> (0.0, 0.0)、(1.0, -1.0, 0.0) -> (1.0, 0.0)、(1.0, 1.0, 0.0) -> (1.0, 1.0)、(-1.0, 1.0, 0.0) -> (0.0, 1.0)

uv-map

法向量

法向量（Normal Vector）是指垂直于一个平面或曲面的向量，用于描述平面的方向或曲面的切线方向。

在三维图形学中，法向量通常用于计算光照、阴影、反射等效果。法向量通常与顶点坐标一起存储，用于计算每个顶点的光照效果。

  • 法向量与顶点坐标的关系

每个顶点都有一个法向量，用于描述该顶点所在平面的方向。法向量通常与顶点坐标一起存储，用于计算每个顶点的光照效果。

  • 法向量与面片的关系

每个面片通常由三个顶点组成，每个顶点都有一个法向量。面片的法向量可以通过计算三个顶点的法向量来得到。

  • 法向量与光照的关系

在计算光照效果时，需要计算光线与面片的法向量之间的夹角，从而得到光照强度。法向量与光照方向之间的夹角越小，光照强度越大。

设置法向

//创建正常平面
const planeGeometry = new THREE.PlaneGeometry(2, 2);
const planeMaterial = new THREE.MeshBasicMaterial({ map: texture });
const plane = new THREE.Mesh(planeGeometry, planeMaterial);
plane.position.x = -2;
scene.add(plane);
console.log(plane);

//不带法向平面
const geometry = new THREE.BufferGeometry();
const vertices = new Float32Array([-1.0, -1.0, 0.0, 1.0, -1.0, 0.0, 1.0, 1.0, 0.0, -1.0, 1.0, 0.0]);
geometry.setAttribute("position", new THREE.BufferAttribute(vertices, 3));
const indices = new Uint16Array([0, 1, 2, 2, 3, 0]);
geometry.setIndex(new THREE.BufferAttribute(indices, 1));
//设置UV坐标
const uv = new Float32Array([0.0, 0.0, 1.0, 0.0, 1.0, 1.0, 0.0, 1.0]);
geometry.setAttribute("uv", new THREE.BufferAttribute(uv, 2));
// const material = new THREE.MeshBasicMaterial({ map: texture });
//这里设置跟第一个平面一样的材质便于观察
const mesh = new THREE.Mesh(geometry, planeMaterial);
mesh.position.x = 2;
scene.add(mesh);
console.log(mesh);

//添加环境贴图
let rgbeLoader = new RGBELoader();
rgbeLoader.load("./texture/st_fagans_interior_1k.hdr", (envMap) => {
  envMap.mapping = THREE.EquirectangularReflectionMapping;
  scene.environment = envMap;
  scene.background = envMap;
  planeMaterial.envMap = envMap;
});

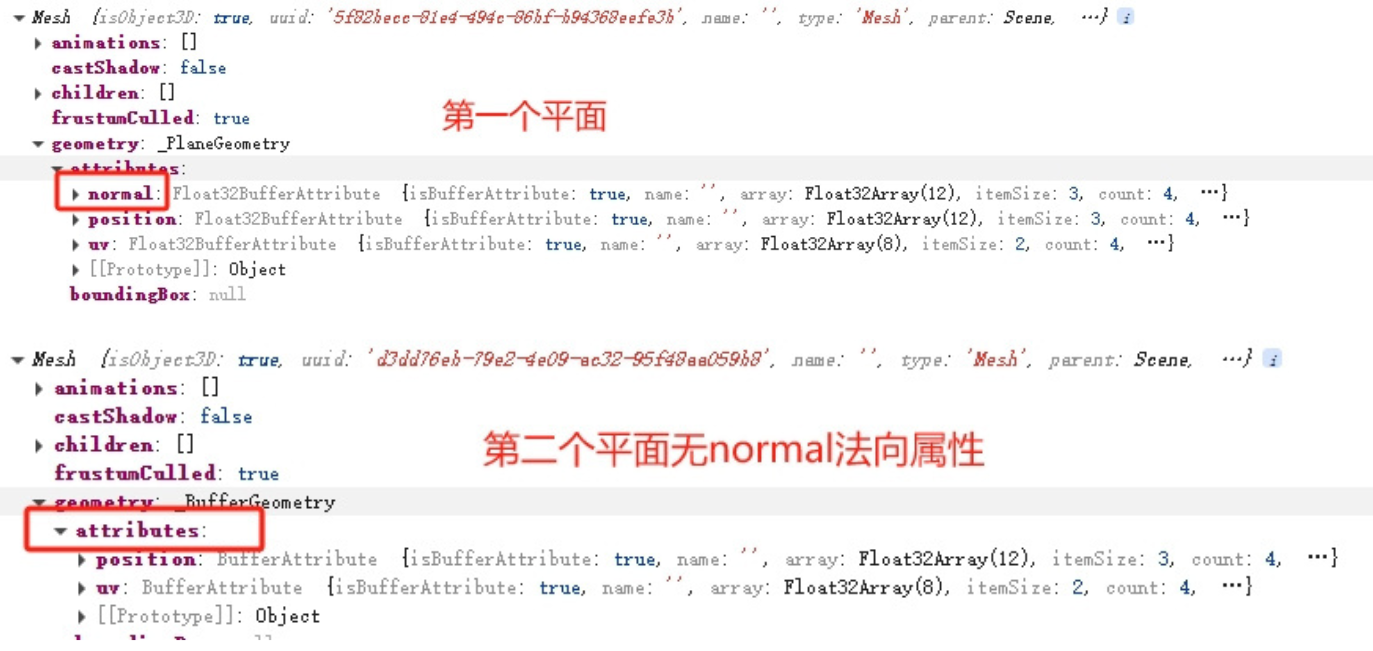

normal

可以看出左边有反射效果，右边因为没有法向量，所以没有反射效果。

normal

//自动设置法向量
geometry.computeVertexNormals();

//手动设置法向量
const normals = new Float32Array([0.0, 0.0, 1.0, 0.0, 0.0, 1.0, 0.0, 0.0, 1.0, 0.0, 0.0, 1.0]);
geometry.setAttribute("normal", new THREE.BufferAttribute(normals, 3));

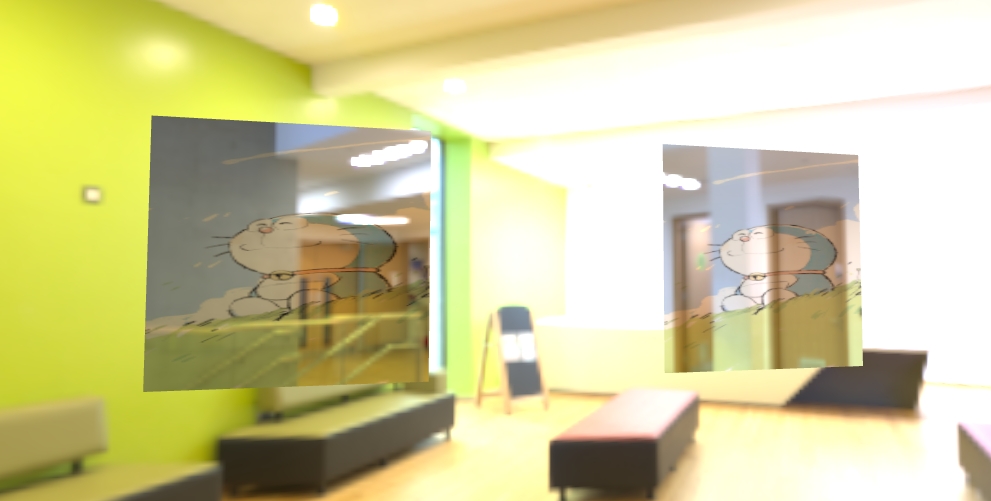

设置规则：

法向是垂直于平面的向量，三个坐标为一组，表示一个顶点的法向量。所以平面有四个顶点，那么四个点的法向量都是(0.0, 0.0, 1.0)。

normal1

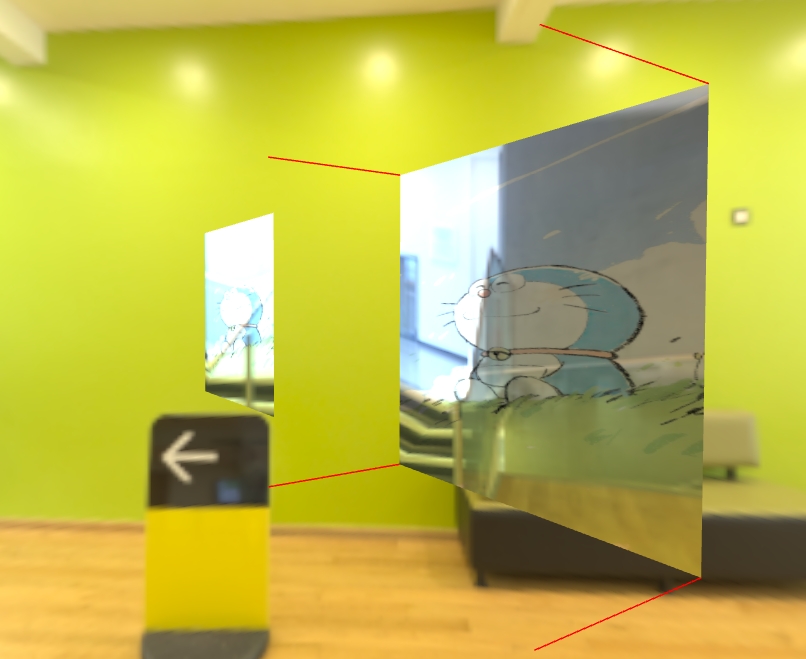

法向量辅助器

法向量辅助器（NormalHelper）是一个用于可视化法向量的工具，可以用于调试和查看法向量的方向和长度。

//导入顶点法向量辅助器
import { VertexNormalsHelper } from "three/examples/jsm/helpers/VertexNormalsHelper.js";
//创建法向量辅助器
const normalHelper = new THREE.VertexNormalsHelper(mesh, 0.1, 0x00ff00);
scene.add(normalHelper);

VertexNormalsHelper 构造函数接受三个参数：

  • object： 要显示法向量的对象。

  • size： 法向量的长度。

  • color： 法向量的颜色。

normal-helper
